Ръководство за потребителя на оптичен лазерен нож - Поправка на аномалии на машината

Машини за лазерно рязане на влакна са прецизни инструменти от съществено значение за промишленото производство, но дори и най-доброто оборудване ще се сблъска с технически предизвикателства. Често срещани проблеми: неочаквано спиране на лазера, аларми на двигател Yaskawa или серво грешки по ос X могат да нарушат производството и да повлияят на ефективността. Разбирането как бързо да се отстраняват тези проблеми е от решаващо значение за минимизиране на времето за престой и поддържане на оперативна непрекъснатост.

Това ръководство разглежда често срещани проблеми след продажбата, включително внезапна повреда на лазера, проблеми със свързаността на енкодера, серво аларми и шумови смущения. Независимо дали имате работа с неизправна лазерна глава, неизправности в окабеляването на енкодера или грешки в серво задвижването, нашите решения стъпка по стъпка са предназначени да помогнат на техниците да диагностицират и разрешават проблемите ефективно. Чрез използване на софтуер за наблюдение, инспектиране на хардуерни компоненти и следване на протоколи за системно отстраняване на неизправности, потребителите могат да възстановят функционалността на машината с увереност.

1. Лазерът на машината за лазерно рязане на метал вече е изключен, започна добре и внезапно спря. Какво можем да направим по въпроса?

Решение

(1) Проверете дали лазерът има аларма, можете да наблюдавате състоянието на лазера на индикатора за състояние на лазера. Когато има аларма, свържете софтуера за лазерно наблюдение, за да наблюдавате информацията за алармата и да разрешите проблема.

(2) Използвайте машина за лазерно рязане на метал софтуер за наблюдение, за да следите работното състояние на лазера, проверете страницата с журнала на лазера, когато работите със софтуера за рязане, за да контролирате светлинния порт, червената светлина и снимането на точки ще съответстват на част от обратната връзка за състоянието на лазера. Когато няма обратна връзка за сигнала, трябва да проверите дали линията за управление на лазера е правилна.

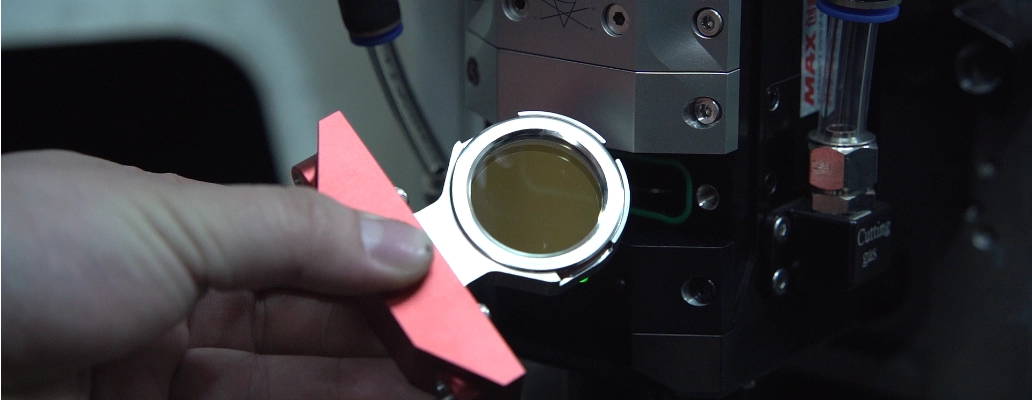

(3) Няма червена светлина на лазерната глава, проверете състоянието на лазера, дали да включите червената светлина. Състоянието на лазера е нормално, изключете лазерния бутон START, проверете дали защитната леща на лазерната глава е замърсена или в защитата на огледалото може да се наблюдава при червена светлина, няма червена светлина, тогава лазерната глава или влакното на металната лазерна машина за рязане са сериозно повредени. Ако можете да видите червената светлина, трябва да потвърдите, че няма проблем с фокусиращата защитна леща. Ако не можете да наблюдавате червената светлина, трябва да отделите лазерната глава и влакното, за да наблюдавате степента на повреда, да проверите и да се върнете за ремонт!

2. Как да решим алармата на мотора Yaskawa за лазерно рязане с влакна

Причините са:

1.Лош контакт на порта за свързване на енкодера или неправилно окабеляване на щепсела.

2. Кабелът на енкодера е прекъснат, с късо съединение или е използван кабел, надвишаващ определения импеданс.

Корозия, причинена от температура, влажност или газ; късо съединение, причинено от водни капки или масло за рязане; лош контакт на щепсела, причинен от вибрации.

3. Неизправност поради шумови смущения.

4. Повреда на сервото.

Решение:

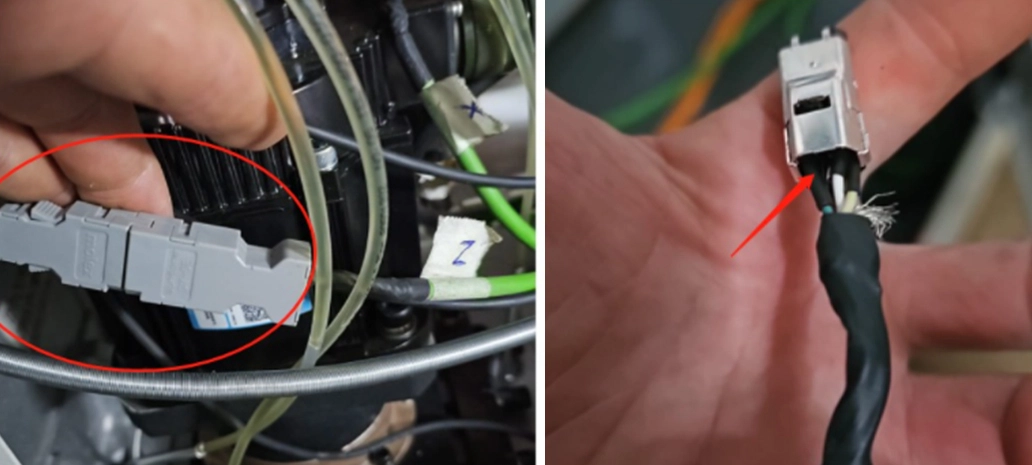

1. Поставете отново щепсела на енкодера, за да потвърдите окабеляването на енкодера

2. Проверете дали кабелът на енкодера за лазерно рязане на влакна е счупен, дали заваръчната линия на щепсела е здрава, можете да свържете серво мотора към друго серво, след включване на захранването, ако алармата не се появи, тогава е възможно серво модулът да е повреден, ако алармата продължи, може да е повреда в двигателя на машината за лазерно рязане на метал или кабела на енкодера.

3. Как да решите серво аларма на метален лазерен нож X-ос

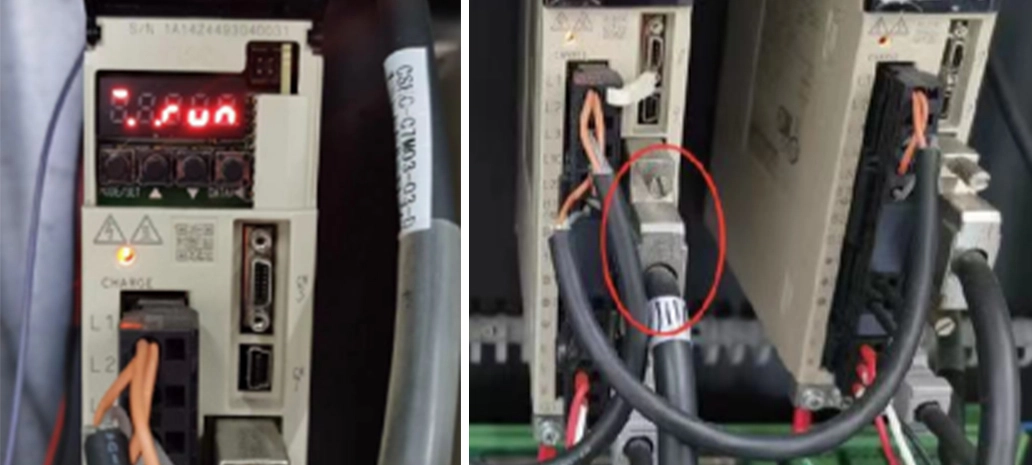

1. Има алармен код на серво задвижването, проверете алармения код и проверете според ръководството.

2. Ако няма алармен код на устройството, инициализирайте устройството и нулирайте параметрите на устройството.

Ако въведете отново параметрите на машината за лазерно рязане с влакна, все още има аларма, сменете серво линията на серво задвижване, ако алармата изчезне, това е проблемът със серво линията.

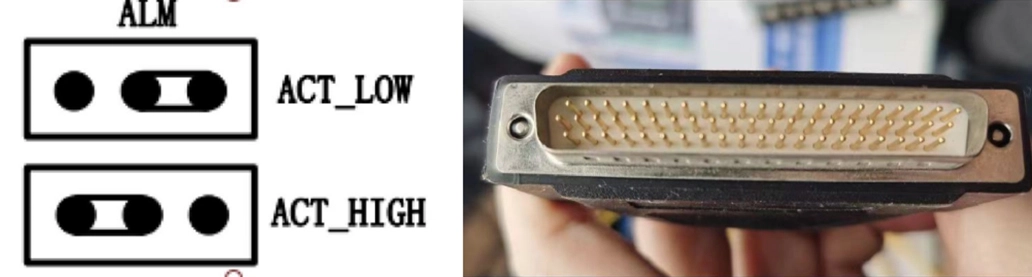

Ако резервният серво кабел все още съществува аларма, проверете дали съответната позиция на интерфейса на серво кабела на джъмпера е ниско ниво, нормалното е ниско ниво е валидно.

Ако алармата все още съществува, проверете дали иглата на 62-жилния проводник е нормална, сменете 62-жилния проводник с друга за тестване, ако иглата е нормална или сменете 62-жилния проводник, все още има аларма, трябва да се върнете във фабриката за ремонт.
