7-осни роботи за заваряване на наземни релси: Удължаване на обхвата и повишаване на възвръщаемостта на инвестициите

7-осна роботизирана система за заваряване на релси интегрира моторизирана 7-ма ос (високопрецизна линейна релса) под стандартно 6-осно съчленено роботизирано рамо. Чрез разширяване на оперативния радиус от конвенционални 2–3 метра до над 10–30 метра, тя решава проблемите с празнините в сечението и несъответствията в качеството, типични за ръчното и стандартното роботизирано заваряване на изключително дълги детайли (напр. греди от конструкционна стомана, кранови стрели и шасита на вагони). Подходяща за стоманени компоненти с отворен горен или страничен достъп в позицията на заваряване, с дебелина на плочата от едната страна от 6 мм до 30 мм. С многостанционна синхронизация и високопрецизно многоосно движение, тази система повишава ефективността на заваряването с 50-80%, служейки като основен актив с висока възвръщаемост на инвестициите за автоматизация на тежкото производство.

1. Какво представлява 7-осен робот за заваряване на наземни релси?

В съвременната индустриална автоматизация, стандартните 6-осни шарнирни заваръчни роботи предлагат висока маневреност, но работният им диапазон е строго ограничен от обхвата на рамото (обикновено между 1,4 м и 3,1 м). При изработването на извънгабаритни или удължени тежки компоненти, един 6-осен робот не може да покрие целия път на заваряване с една настройка.

7-осната роботизирана система за заваряване на наземни релси (известна също като наземно монтирана 7-осна линейна релсова система) преодолява това ограничение на обхвата. Тя се състои от четири интегрирани модула:

6-осно съчленено роботно рамо: Управлява ориентацията на горелката, сложното напасване на шевовете и прецизното управление на микротраекторията.

Наземна 7-ма ос (линейна направляваща система): Служи като мобилна основа за робота. Изградена с високоякостно заварено стоманено легло, прецизни линейни направляващи релси и здраво задвижване с рейка и пиньон, тя позволява транслация с голям обхват по оста X.

Пакет за заваряване и изпълнение: Включва високопроизводително захранване за заваряване (MIG/MAG, TIG или лазер/хибрид), автоматизирана станция за почистване на горелката и рязане на тел, както и горелка с водно охлаждане.

Централен главен контролер: Поддържа импортиране на 3D CAD модели и офлайн програмиране (OLP). Контролерът автоматично генерира траектории на инструментите, извлича заваръчни шевове и съпоставя параметрите на процеса с едно щракване. Проследяването на дъгата в реално време осигурява консистентност на заваряването, като същевременно позволява гъвкаво внедряване на оператора.

2. Три основни предимства на 7-осните заваръчни роботи

2.1. Неограничено разширение по дължина и безшевни дълги заварки

Традиционните методи за обработка на детайли с дължина над 10 метра разчитат на ръчно препозициониране или множество фиксирани роботи, което води до дефекти в заваряването, като прекъсвания на дъгата, шлакови включения и липса на сливане в съединенията на секциите. 7-осна заваръчна машина предлага персонализируеми дължини на траекториите, които да съответстват на размерите на съоръжението, което позволява непрекъснати, еднопроходни заварки върху конструкции с големи размери.

2.2. Паралелен работен процес с множество станции (един оператор за множество работни зони)

За да се увеличи максимално използването на оборудването, системата може да обработва едновременно множество детайли в една настройка, генерирайки мигновено заваръчни траектории за непрекъсната обработка:

Последователно разпределение на станции: Разделя линейната дължина на релсата на 2–4 независими работни зони (Станция A, Станция B, Станция C).

Паралелна ефективност: Докато роботът заварява автоматично в станция А, операторът зарежда, подравнява и затяга следващия компонент в станция Б.

Нулево време на престой на машината: Елиминира времето за чакане по време на ръчно товарене и разтоварване, повишавайки общата ефективност на оборудването (OEE) до над 85%.

2.3. Високопрецизно, адаптивно проследяване и автоматизирано съвпадение на процесите

Адаптивност на допустимите отклонения при сглобяване: Прецизното проследяване обработва допустими отклонения при сглобяване до ±25 мм. Множество режими на сканиране се адаптират към различни геометрии на съединенията (челно, припокриване, ъглово съединение и др.).

Скорост на движение: 40 м/мин

Повторяемост: В рамките на ±0,05 мм до ±0,1 мм.

3. Какво ще кажете за роботите за лазерно заваряване Aore ?

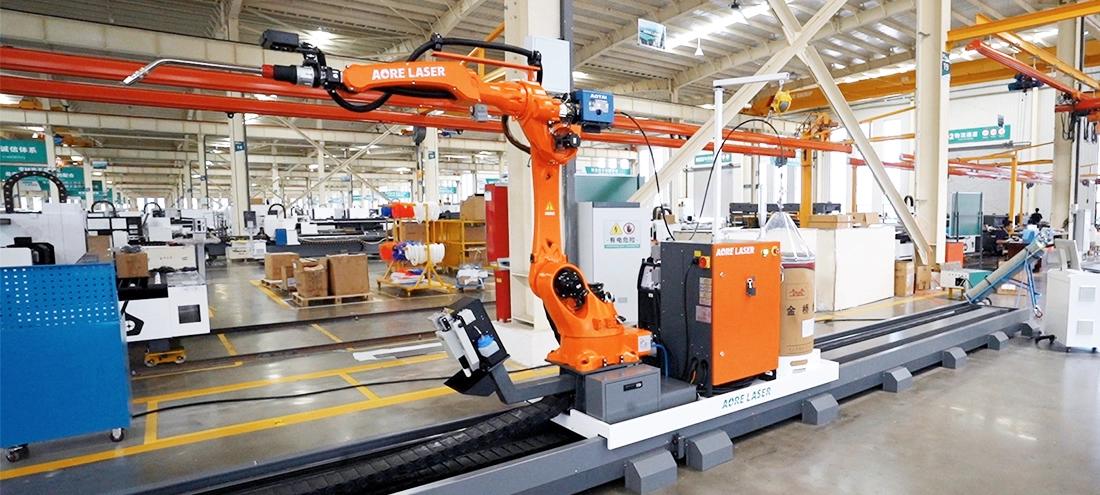

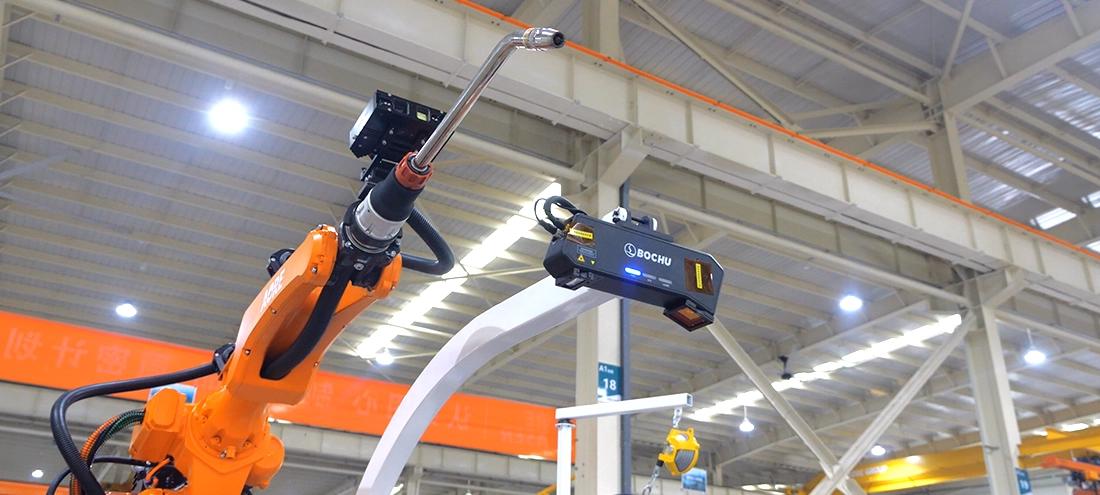

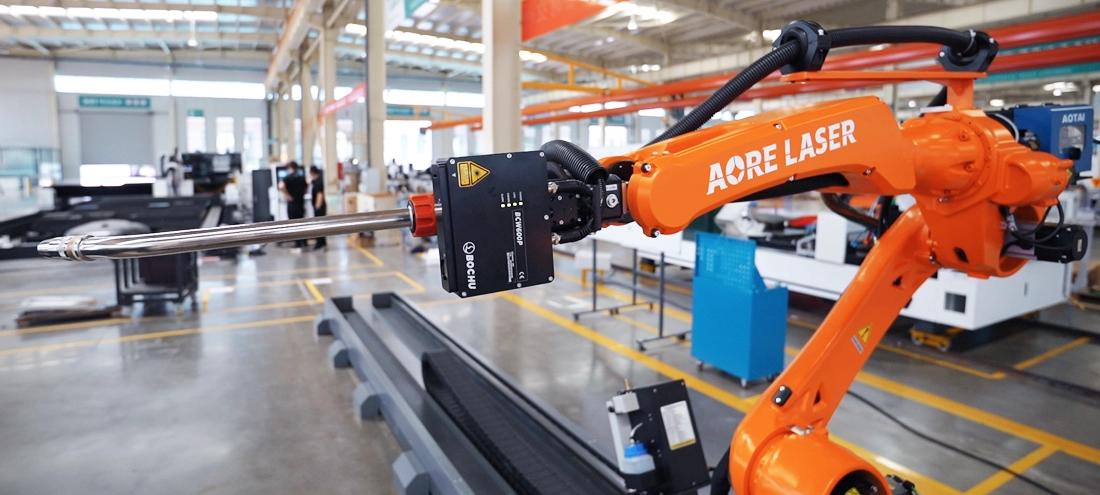

Интелигентната работна станция Aore Laser A-W7 е оборудвана със система за заваряване без накланяне на Bochu и търсач на шевове с голямо зрително поле на Bochu. Тя директно импортира 3D файлове с модели от Tekla, SOLIDWORKS или UG, съпоставя параметрите на заваръчния процес, автоматично идентифицира точната позиция на заварката и генерира оптимизиран заваръчен процес за изпълнение. Движещата се ос тип подова релса увеличава адаптивността към дължината на детайла, а роботът може да работи в координация с релсата, за да заварява дълги шевове с един проход.

Подсилен редуктор с високо предавателно число подобрява прецизността на управление.

Кухата структура на ос 4 използва двойни ъглови контактни лагери вместо конвенционални конструкции, което повишава твърдостта на опората на ставите.

Оси 4 и 6 са оборудвани със специални механизми за регулиране на хлабината на зъбните колела за по-висока точност на съединенията.

Китката е преработена в U-образна структура за подобрена твърдост.

Специалната структура за намаляване на шума на китката осигурява по-нисък шум при работа.

Горните характеристики значително подобряват стабилността на движение на заваръчния робот с удължен обхват, докато скъсената китка увеличава гъвкавостта.

4. Често задавани въпроси (ЧЗВ)

В1: Може ли седмата ос да се движи едновременно с роботното рамо, докато заварява?

A: Да. Седмата ос работи като напълно синхронизирана серво ос. Главният контролер автоматично регулира скоростта на движение, така че заваръчната горелка да поддържа постоянна скорост и ъгъл спрямо съединението, дори докато се движи по релсата.

В2: Каква е типичната точност на позициониране на заваръчните роботи A-W7?

A: Висококачествените заваръчни роботи A-W7, използващи спирални зъбно-ребрачни задвижвания и линейни водачи, предлагат повторяемост от ±0,05 мм, което напълно отговаря на строгите индустриални стандарти за заваряване.

В3: Как се сравнява машина за заваряване на наземни релси с надземна портална платформа?

A: 7-осните заваръчни роботи са по-лесни за инсталиране, струват по-малко и предлагат висока стабилност. Надземните портални кранове са предпочитани, когато пространството на пода е ограничено или когато тежките мостови кранове се нуждаят от безпрепятствен достъп до пода.

5. Обобщение

7-осна роботизирана система за заваряване решава проблема с ограниченията на физическия обхват на стандартните индустриални роботи. Чрез комбиниране на 6-осно рамо с линейна основа с дълъг ход, производителите на тежки машини могат да постигнат постоянно качество на заварката, да намалят зависимостта от работна ръка и значително да увеличат дневния производствен обем.
